Герметичные штекеры и  конфекционированные кабельные сборки с высоким классом защиты

Кабельное соединение датчиков, модулей и устройств играет такую же важную роль, как и качество самих приборов, особенно если они работают в экстремальных условиях. При ненадлежащего качества кабельной сборки под воздействием вибраций, напряжений и других неблагоприятных факторов, от проникновения влаги, воды, агрессивных веществ в очень скором времени место соединения штекера и кабеля разрушается, что может привести к выходу из строя дорогостоящего оборудования и механизмов и как следствие к колоссальным потерям на производстве. Будь-то в шахтах в запыленной и жаркой окружающей среде, при минусовых температурах или высокой влажности, в тяжело нагруженном и вибрирующем механизме: благодаря качественным материалам штекеров и проводов, высокому качеству заливки специальным компаундом соединения штекера с проводом кабельные сборки от компании PERES GmbH будут в полной мере соблюдать требованиям герметичности и прочности IP67 и IP69 в в сопряженном состоянии.

Кабельные сборки с высоким классом защиты

Компания PERES GmbH имеет собственные разработки в сфере конфекционирования кабельных сборок, герметизации штекерных и кабельных соединений, разветвительных кабельный систем и кабельных жгутов с высоким классом защиты, и поставляет на рынок всевозможные решения из различных типов штекеров и кабелей, востребованных в разнообразных сферах деятельности и промышленности.

Основная продукция компании Peres:

  • штекера различных видов из выходящим проводом различного типа и диаметра по требованию заказчика, в месте соединения залитые специальным компаундом
  • конфекционированные кабельные сборки из разными типами штекеров с двух сторон, обработанные заливкой компаундом, с предохранительной / сигнальной электроникой, также и без в зависимости от задач
  • кабельные жгуты с произвольным количеством штекерных разветвлённых выводов в требуемой последовательности в соответствии с проектом заказчика
  • разветвительные кабельные системы с промежуточными элементами крепления и мн. др.

Подробнее по всему ассортименту продукции компании Peres в каталоге:
на английском языке >>     на немецком языке >>


Наиболее востребованные кабельные сборки от компании Peres:

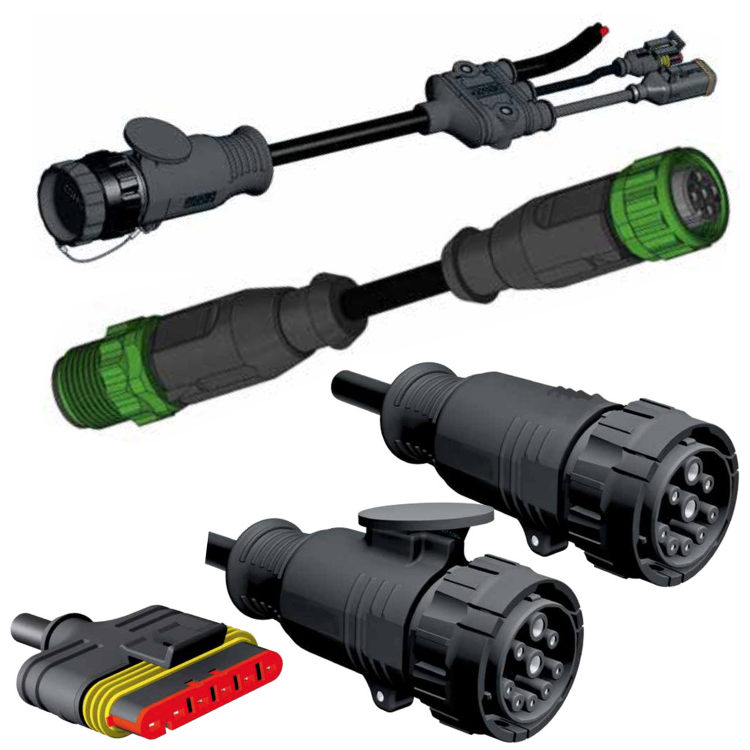

ISOBUS EJ (Erich Jaeger) 9P-гнездовой разъем  из соединительным кабелем, обработанный заливкой из компаунда

Кабельные сборки с высоким классом защиты
Кабельные сборки с высоким классом защиты

Ключевые характеристики:

  • Тип штекера Erich Jaeger (EJ), 9-полюсный, с посадочной пластиной/без посадочной пластины
  • Заливка высококачественным компаудом
  • Расчётное (номинальное) напряжение макс. 32 В постоянного тока
  • Длина выходящего из штекера кабеля – по требованию клиента
  • Номинальный ток зависит от типа и площади поперечного сечения провода (от 5А до 60А)
  • Температура окружающей среды -40 °C … +80 °C

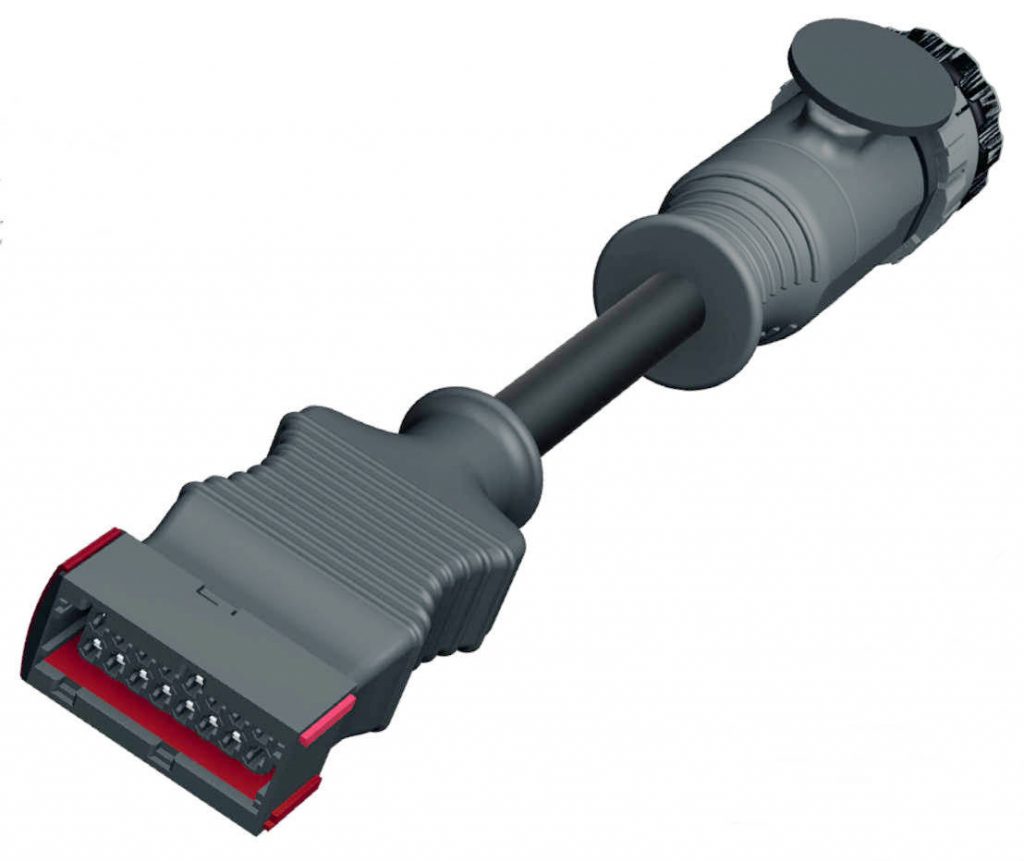

ISOBUS EJ – JPT соединительный провод (кабельная сборка), залитый под давлением

Кабельная сборка – это соединительный кабель, с двух сторон которого размещены разъёмы. Важными составляющими соединительного кабеля являются его конструктивные элементы, которые сохраняют полную работоспособности в сложных условиях эксплуатации. К разъёмам и кабелю, применяемому для соединения различных устройств, которые работают в сложных условиях, предъявляются особые требования. Такой соединительный провод должен обладать свойствами, исключающими возможность его повреждения при монтаже и во время эксплуатации, то-есть иметь высокую стойкость к продавливанию, истиранию и перегибам, проникновению влаги и агрессивных веществ в площадь соприкосновения контактов.

Кабельные сборки с высоким классом защиты
Сторона А

Сторона А

Сторона В

Сторона В

  • Сторона А: соединение EJ, 9-полюсное, гнездовое, залитое
  • Сторона В: соединение JPT, 16-полюсное, гнездовое, залитое
  • Контакты из медного сплава
  • Литьё под давлением TPU, UL94 V-0, чёрное
  • Уплотнитель – силикон
  • Расчётное (номинальное) напряжение макс. 32 V DC
  • Длина выходящего из штекера кабеля 6 м, 9 м или 12 м (* другая длина кабеля – по запросу)
  • Номинальный ток зависит от типа и площади поперечного сечения провода (от 5А до 35А)
  • Провод PUR, гибридный (2x 10,0 mm², 2x 6,0 mm², 2x 2,5 mm², 4x 0,5 mm²)
  • Класс защиты IP67/IP69 в сопряженном состоянии
  • Температура окружающей среды -40 °C … +85°C

Документация:
Информация на сайте производителя: немецкий >>     русский (перевод от Google) >>
Подробные технические данные (каталог), страницы 8-13: английский >>     немецкий >>

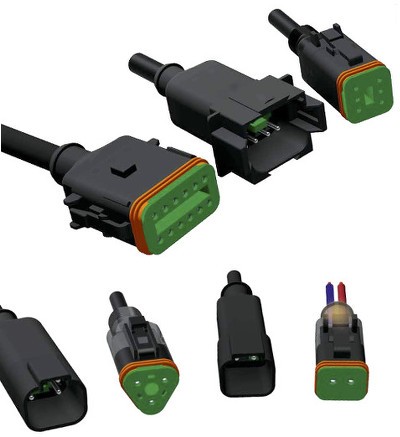

Вентильные штекеры (разъемы)  DT-серии (немецкие штекеры), обработанные заливкой

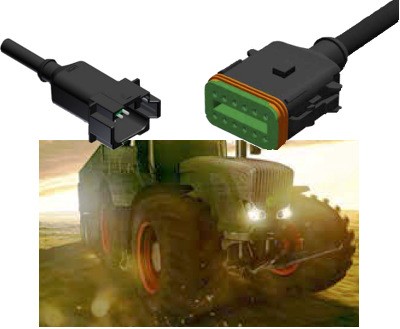

Главной особенностью вентильных штекеров  DT-серии есть наличие LED-индикации для мониторинга состояния сигналов и блока схемной защиты. Уникальным есть 360°-обзор LED-индикации. Интегрированный блок схемной защиты не допускает паразитного напряжение и коммутационного перенапряжения от LED и подключенных систем.
Чтобы дополнительно защитить соединительный кабель
немецких штекеров в тяжелых условиях, может применяться дополнительный защитный рукав, который тоже заливается защитным герметиком и, например,  надежно закрепляется кабельными стяжками.

Кабельные сборки с высоким классом защиты

Виды и основные характеристики вентильных штекеров DT-серии:

  • С защитным колпачком; литые; с блоком схемной защиты; литые с резьбовым соединением M12x1; литые с резьбовым соединением M12x1 и блоком схемной защиты
  • Корпус для розеток (гнездовой) DT06 и Корпус для контактных выводов DT04
  • Kабельный вывод и одиночная жила кабеля (только для 2-полюсного исполнения)
  • Тип соединения защитного рукава: стандартный и резьбовое соединением M12x1
  • Схемное решение блока схемной защиты:
    – без защиты
    – с подключением диодного ограничителя перенапряжения макс. 12 V AC/24 V DC
    – с подключением варистора макс. 24 V AC/30 V DC
    – с подключением шунтирующего диода макс. 32 V DC
    с подключением диодного ограничителя перенапряжения макс. 22 V AC/32 V DC
    * другие схемные решения – по запросу
  • Материал провода:
    – TPU, чёрный, высокоэластичный, безгалогеновый, стандарта UL (Underwriters Laboratories Inc.)
    – PVC/одиночная жила кабеля
  • Качество многожильного кабеля: 0,75 mm² и 1,5 mm² (* другое сечение кабеля – по запросу)
  • Длина кабеля: 2 метра, 5 метров, 10 метров (* другая длина кабеля – по запросу)

Основные технические характеристики немецких штекеров DT-серии:

  • Контакты из медного сплава, поверхность контактов из Ni, контактодержатель из термопласта
  • Наполнитель: TPU, UL94, полупрозрачный при LED-исполнении
  • Уплотнитель силиконовый
  • Расчётное (номинальное) напряжение зависит от схемного решение блока схемной защиты
  • Допустимая токовая нагрузка (макс. значения):
    8 A при 40 °C [2-, 3-полюсные]
    7 A при 40 °C [4-полюсные]
    6 A при 40 °C [6-, 8-полюсные]
    5 A при 40 °C [12-полюсные]
  • Класс защиты IP67/IP69 в сопряженном состоянии
  • Температура окружающей среды -40 °C … +85°C
  • Блок схемной защиты:
    – диодный ограничитель перенапряжения + 2х LED желтыe, видимость
    360°
    – варистор + 2х LED желтыe, видимость 360°
    – шунтирующий диод + LED желтый, видимость 360°
Кабельные сборки с высоким классом защиты

Возможно изготовление соединительных проводов (кабельных сборок) DT – DT и DT –  M12 из штекерами разного количества пинов на каждой из сторон, с литым проводом различной длины и поперечного сечения, а также различными решениями блока схемной защиты.

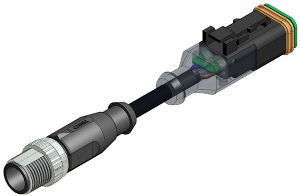

Провод в литой изоляции DT-немецкий штекер - разъём M12x1

Документация:
Информация на сайте производителя:  немецкий >>     русский (перевод от Google) >>, подробная документация по кабельной сборке DT –  M12
Подробные технические данные (каталог), страницы 14-33: английский >>     немецкий >>


Вентильные штекеры (разъемы) Superseal-серии (VSS1.5)

Кабельные сборки с высоким классом защиты

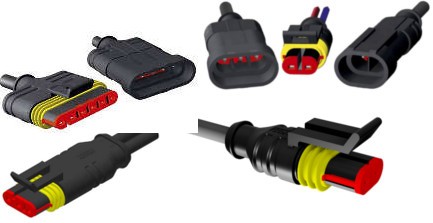

Виды и основные характеристики вентильных штекеров Superseal-серии:

  • Тип VSS1.5:
    – с гнездовыми контактами (штепсельная розетка) с высоким изолятором, защищающей контакты со всех сторон (тип S)
    – штекер или
    штыревой контакт (штепсельная вилка) (тип P)
  • Блок схемной защиты не реализован
  • Материал провода:
    – TPU, чёрный, высокоэластичный, безгалогеновый, стандарта UL (Underwriters Laboratories Inc.)
    – PVC/одиночная жила кабеля  (* другое качество кабеля – по запросу)
  • Площадь поперечного сечения 0,75 mm² и длина кабеля 2 метра, 5 м, 10 м (* другие сечения и длины кабелей – по запросу)
  • Контакты из медного сплава, контактная поверхность: Sn
  • Литьё под давлением TPU, UL94, чёрное
  • Уплотнитель – силикон
  • Расчётное (номинальное) напряжение макс. 24V DC
  • Допустимая токовая нагрузка (макс. значения):
    8 A при 40 °C [2-, 3-полюсные]
    7 A при 40 °C [4-, 5-полюсные]
    6 A при 40 °C [6-полюсные]
  • Класс защиты IP67/IP69 в сопряженном состоянии
  • Температура окружающей среды -40 °C … +85°C
  • Корпус: Superseal 1.5, чёрный
Кабельные сборки с высоким классом защиты

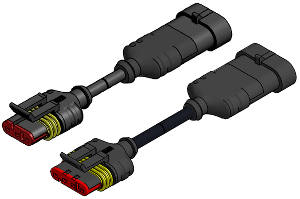

Возможно изготовление соединительных проводов (кабельных сборок) Superseal VSS1.5S – VSS1.5P из штекерами разного количества пинов на каждой из сторон, с проводом в литой изоляции различной длины и поперечного сечения.

Документация:
Информация на сайте производителя: немецкий >>     русский (перевод от Google) >>
Подробные технические данные (каталог), страницы 34-41: английский >>     немецкий >>


М12х1 разъём в литой изоляции с пластиковым соединительным винтом/-гайкой



Кабельные сборки с высоким классом защиты

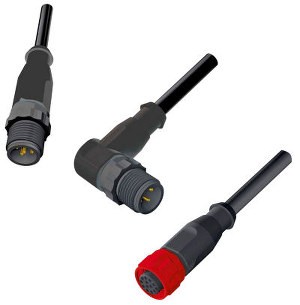

Виды и основные характеристики вентильных штекеров  M12x1-серии:

  • Тип SAL (Sensor Actor Line) с круглым разъёмом или штекером с осевым или угловым исполнением
  • Соединение: пластиковые винт/гайка
  • Количество пинов: 4 или 5
  • Блок схемной защиты не реализован
  • Материал провода: TPU, чёрный, высокоэластичный, безгалогеновый, стандарта UL (* другое качество кабеля – по запросу)
  • Площадь поперечного сечения 0,75 mm² и длина кабеля 2 метра, 5 м, 10 м (* другие сечения и длины кабелей – по запросу)
  • Различные цвета соединения: чёрный, синий, красный, зелёный, жёлтый, белый.

Кабельные сборки M12x1 – M12x1

  • Контакты из сплава CuZn, контактная поверхность: Ni, Au 0,2 гальв.
  • Литьё под давлением TPU, UL94 HB, серое
  • Уплотнитель – FRM
  • Расчётное (номинальное) напряжение 250 V/60 V
  • Допустимая токовая нагрузка 4 A
  • Класс защиты IP67/IP68
  • Температура окружающей среды -30 °C … +80°C
  • Сопротивление изоляции > = 100 MΩ
Кабельные сборки с высоким классом защиты

Документация:
Информация на сайте производителя: немецкий >>     русский (перевод от Google) >>
Подробные технические данные (каталог), страницы 42-48: английский >>     немецкий >>

Распределительные системы: типы S, M, L

Кабельные сборки с высоким классом защиты

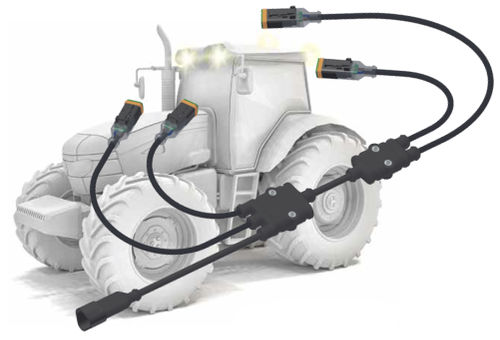

Новые распределительные системы предлагают гибкие возможности интегрировать ответвления и отводы в электрические линии связи, как например в кабельные жгуты автомобилей. Это гарантирует, что сплошное покрытие кабеля также и в местах сращивания (разветвления) поддерживает полную функциональную целостность. Распределительная система защищена минимум по классу IP67, испытана электрически на производствe и предлагает надёжные и защищенные от неумелого обращения возможности безопасно электрифицировать машины и механизмы. PUR-изоляционная заливка под давлением предлагает хорошую устойчивость кабельным сборкам машин и механизмов в аграрной, строительной и в других многочисленных отраслях, которые работают в тяжёлых условиях. PERES предлагает  разные размера распределительных систем: S, M и L.

Каждый разветвитель имеет 2 монтажных отверстия с резьбой M5 для простого и безопасного крепления в механизмах. Более того есть зажимы для кабелей на входах и выходах из корпусов у каждого из кабельных разветвителей. Благодаря этому система в зависимости от потребностей может размещаться в эксплуатационном месте и также противостоять жестким влияниям внешних условий.

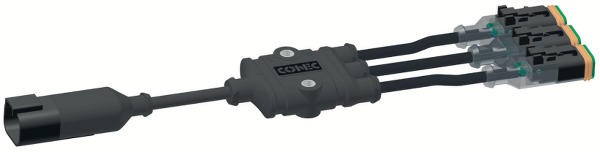

Распределительнaя система кабелей типа M

Распределительнaя система кабелей типа M

Распределительнaя система типа L

Распределительнaя система типа L

Документация:
Подробные технические данные (каталог), страницы 50-56): английский >>     немецкий >>
