Подключение энкодера серии OCD.. с интерфейсом Profibus

Placeholder

Profibus-энкодер подключается с помощью двух или трех кабелей, в зависимости от того, предусматривается подвод напряжения питания по интерфейсному кабелю или по отдельному…

Profibus-энкодер серии OCD… производства Posital Fraba подключается с помощью двух или трех кабелей, в зависимости от того, предусматривается подвод напряжения питания по интерфейсному кабелю или по отдельному. В незадействованные отверстия для подвода кабеля могут быть вкручены заглушки. Два двухжильных экранированных интерфейсных кабеля диаметром 6,5 — 9 мм подводятся в устройство подключения через предусмотренные для этого два кабельных держателя с механизмами зажима кабелей обеспечивающими герметичность подвода.
Установка адреса устройства — участника Profibus шины, осуществляется с помощью обоих, имеющихся в устройстве подключения вращающихся переключателей.

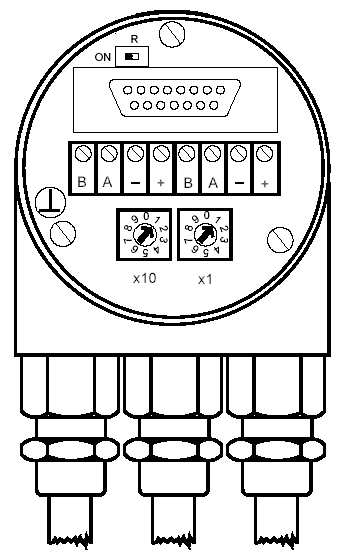

Connection Cap (устройство подключения к энкодеру)

Возможный (разрешенный) адрес может иметь значение между 1 и 99, причем каждый из устройств (энкодеров) должен иметь адрес не повторяющийся с адресами устройств подключенным к одной шине.
Устройство подключения крепится к энкодеру с помощью двух винтов и может быть снято для монтажа / установки энкодера.

В устройстве подключения предусмотрены конечные сопротивления, которые при необходимости могут быть активированы с помощью движкового переключателя. Конечное сопротивление необходимо активировать, если энкодер является последним устройством в цепи участников полевой шины.

Переключатель в положении: оконечный резистор не подключен



Переключатель в положении: оконечный резистор подключен


Подключение сигнальных проводов и проводов питания


Клемма « (слева): Входящий сигнальный шинный провод «B»
Клемма « (слева): Входящий сигнальный шинный провод «A»
Клемма « (слева): 0 V
Клемма «+» (слева): +10 — 30 V
Клемма « (справа): Выходящий сигнальный шинный провод «B» (для подключения к следующему энкодеру)
Клемма « (справа): Выходящий сигнальный шинный провод «A» (для подключения к следующему энкодеру)
Клемма « (справа): 0 V
Клемма «+» (справа): +10 — 30 V

Кабель питания достаточно подключить с одной стороны (слева или справа) на клеммы «» «+«.
Для инсталляции необходимо иметь GSD-файл, который можно сгрузить с интернет-сайта производителя ( www.posital.com ) или заказать на дискете.

Подробное описание в виде PDF-файла имеется также на сайте производителя или может быть заказано в виде печатного экземпляра.
На обратной стороне подключающего устройства интегрированы светодиоды, которые значительно облегчают взятие энкодера в эксплуатацию и текущую его диагностику.
