Магнитострикционные датчики линейного положения MTS-Sensors

mts-r-serie-xtc

Магнитострикционные абсолютные датчики линейного положения для измерения длины и пути, отличающиеся отсутствием механического износа, низким коэффициентом нелинейности и хорошей воспроизводимостью результатов измерения.

Магнитостриктивные абсолютные датчики линейного положения для измерения длины и пути, базируются на бесконтактном методе измерения и, таким образом, совершенно не подвержены механическому износу.
К особенностям этих сенсоров относятся также низкий коэффициент нелинейности (менее 0,02%) и очень хорошая воспроизводимость (точность повторяемости) измерения до 0,001%!
Представленные в программе датчики производятся компанией MTS-Sensor являющейся ведущим специалистом в области систем линейного измерения, основанных на магнитострикционном принципе работы и имеющей опыт производства абсолютных датчиков линейного перемещения (пути) уже более 30 лет. Являясь первооткрывателем магнитострикционного метода измерения пути, компания MTS-Sensors стала эталоном качества и важнейшим поставщиком компонентов для производителей «интеллигентных» и инновативных аппаратных и программных продуктов из области механических тестирующих и симулирующих систем, машин контроля материала, измерительно- приводной техники и самого различного комплексного промышленного оборудования.
Высочайшая помехоустойчивость и вибростойкость, высокоточные результаты измерений — эти параметры с отрывом отличают продукцию MTS-Sensors от других производителей датчиков линейного перемещения.

Датчики линейного положения — серия R

Серия R является флагманом линейки продукции компании MTS-Sensors. Электроника с очень высокой производительностью, гарантированная вибростойкость и несравнимая помехоустойчивость, а также сверхточные результаты измерений — это то, что с отрывом отличает продукцию MTS-Sensors от других производителей датчиков линейного перемещения.

RP / RH Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Powerlink 50 — 7600 1 µm макс. 4 позиции
EtherNet/IP 50 — 7620 1 µm макс. 20 путей
Аналоговый 50 — 7600 16 Bit, 1 µm макс. 2 пути
SSI 25 — 7600 0,5 µm
CANbus 25 — 7600 2 µm макс. 20 путей
Profibus-DP 25 — 7600 2 µm макс. 20 путей
EtherCAT 25 — 7600 1 µm макс. 20 путей
DeviceNet 25 — 7600 5 µm max
 Profinet  25 — 7600  1 µm  макс. 19 путей
Датчики RP / RH c интерфейсом Interbus-S в настоящее время не выпускаются.
RF Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Аналоговый 100 — 20000 16 Bit, 1 µm
SSI 100 — 20000 0,5 µm
CANbus 100 — 20000 2 µm макс. 20 путей
Profibus-DP 100 — 20000 1 µm макс. 20 путей
EtherCAT 100 — 20000 1 µm макс. 20 путей
RD4 Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Аналоговый 25 — 5000 16 Bit, 1 µm
SSI 25 — 5000 0,5 µm
CANbus 25 — 5000 2 µm макс. 20 путей
Profibus-DP 25 — 5000 1 µm макс. 20 путей
EtherCAT 25 — 5000 1 µm макс. 20 путей
RS IP68 / IP69K Интерфейс Измеряемая длина(мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 7600 16 Bit, 1 µm
SSI 50 — 7600 0,5 µm
CANbus 50 — 7600 2 µm макс. 20 путей
Profibus-DP 50 — 7600 1 µm макс. 30 путей
EtherCAT 50 — 7600 1 µm макс. 20 путей

.


Датчики линейного положения — серия C


OEM
Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 72 — 250 бесконечно
Цифровой (ШИМ) 72 — 250 зависит от контроллера
H2
Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 72 — 250 бесконечно
M1
Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 72 — 250 бесконечно

 Датчики линейного положения — серия G

GP / GH
Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 2500 бесконечно
Старт / стоп 25 — 7600 бесконечно макс. 15 путей
GBF Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 2000 бесконечно
SSI 25 — 3250 5/10/20/50/100 мкм
GBS Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
  Аналоговый 25 — 3250 16 бит
SSI 25 — 3250 5/10/20/50/100 мкм
GT Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 2900 бесконечно
GTE Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
  Аналоговый 50 — 2540 бесконечно

 Датчики линейного положения — серия L

LD Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 5000 бесконечно
Старт / стоп 50 — 5000 зависит от контроллера
LH Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Старт / стоп 50 — 3000 зависит от контроллера

Датчики линейного положения — серия M

MH5 Интерфейс Измеряемая длина (мм) Разрешениe Диаметр корпуса Документация
(PDF)
  Аналоговый 125 — 1450 0,1 mm 48 mm
MH Интерфейс Измеряемая длина (мм) Разрешение Диаметр корпуса Документация
(PDF)
Аналоговый 50 — 2500 0,1 mm 48 mm
PWM (ШИМ) 50 — 2500 0,1 mm 48 mm
CANopen 50 — 2500 0,1 mm 48 mm
MS Интерфейс Измеряемая длина (мм) Разрешениe Диаметр корпуса Документация
(PDF)
Аналоговый 50 — 2000 0,1 mm 28 mm
MT Интерфейс Измеряемая длина (мм) Разрешениe Диаметр корпуса Документация
(PDF)
Аналоговый 50 — 1500 0,1 mm 48 mm
MB Интерфейс Измеряемая длина (мм) Разрешение Размер корпуса Документация
(PDF)
Аналоговый 75 — 250 12 Bit, (4096) HEX 27
MH  Safety *
Интерфейс Измеряемая длина (мм) Разрешение Диаметр корпуса Документация
(PDF)
Датчики положения Temposonics® «MH SIL2» соответствуют требованиям безопасности уровня 2 (SIL2) по EN 61508 и таким образом требованиям производительности по EN 13849-1. В соответствии с этим данные датчики разрешены к использованию в узлах безопасности мобильных и стационарных машинах. Они активно поддерживают функциональную безопасность и помогают достич поставленной цели по безопасности целой машины.
 CANopen  50 — 2500  0,1 mm 48 mm
 Аналоговый  50 — 2500  0,1 mm 48 mm
MXR
Интерфейс Измеряемая длина (мм) Разрешение Диаметр корпуса Документация
(PDF)
   Аналоговый  100 — 600  0,1 mm 28 mm
Тестовое программное обеспечение Интерфейс Описание
Документация
(PDF)

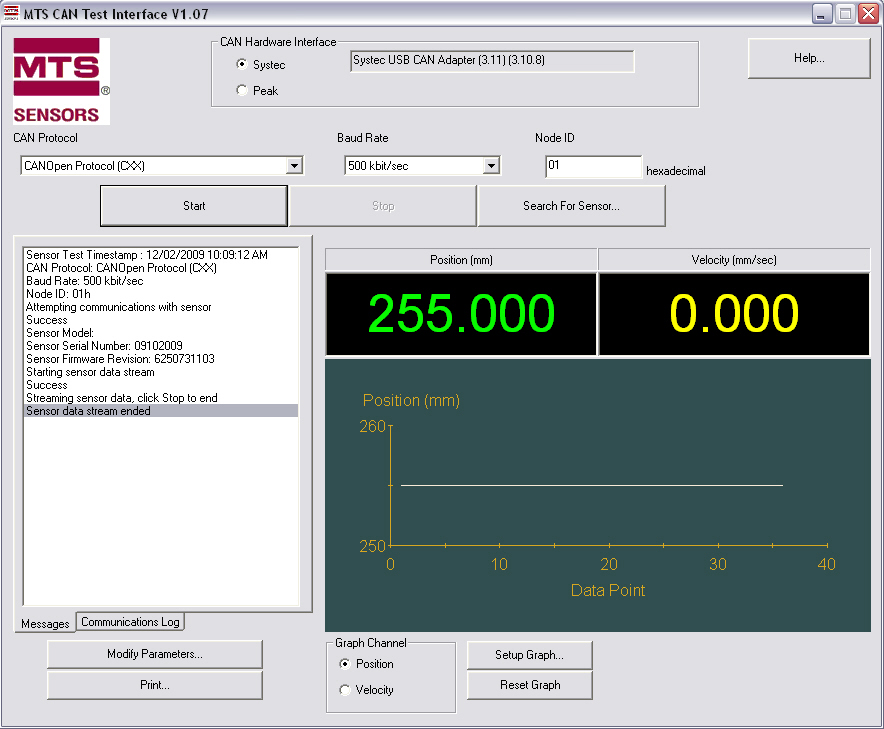

  CANopen Тестовое программное обеспечение для тестового комплекта MH
CANopen Safety
SAE J1939 Руководство по эксплуатации
Тестовый комплект Интерфейс Описание
Документация
(PDF)
  Аналоговый Тестовый комплект для проверки датчиков MH
PWM (ШИМ) Руководство по эксплуатации
Примечание:

* — Второе наименование MH-SIL2

** — Магнитострикционный датчик линейного положения MH Agri серии M производства MTS-Sensors снят с производства. При необходимости охотно поможем вам в подборе подходящей альтернативы.


Датчики линейного положения — серия E

Е — серия объединяет базовые датчики из палеты магнитострикционных датчиков. Пользoватели, которые применяли другие методы измерения с восторгом убеждаются в превосходном соотношении цены-качества этих датчиков.

EP / EL
Интерфейс Измеряемая длина (мм) Разрешение Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 2500 бесконечно макс. 2 поз.
Старт / стоп 25 — 3000 зависит от контроллера
 SSI  50 — 2500  20 µm
 CANopen  50 — 2500  10 µm макс. 2 поз.
ER Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 1500 бесконечно
Старт / стоп 50 — 1500 зависит от контроллера
 SSI  50 — 1500  20 µm
EH Интерфейс Измеряемая длина (мм) Разрешениe Мульти- позиционирование Документация
(PDF)
Аналоговый 50 — 2500 бесконечно макс. 2 поз.
Старт / стоп 50 — 2500 зависит от контроллера
 SSI  50 — 2500  20 µm
 CANopen  50 — 2500  10 µm макс. 2 поз.
EE Интерфейс Измеряемая длина(мм) Разрешение Мульти- позиционирование Документация
(PDF)
 Аналоговый  50 — 2500  бесконечно  —

Примечание:
Магнитострикционный датчик линейного положения EP2 серии E производства MTS-Sensors снят с производства.
При необходимости охотно поможем вам в подборе подходящей альтернативы.


Датчики линейного положения во взрывозащищённом исполнении — ATEX

ATEX 3D/3G
Интерфейс Измеряемая длина (мм) Разрешение Категория Документация
(PDF)
Аналоговый 50 — 7600 16 Bit, 1 µm 3D/3G
SSI 25 — 7600 0,5 µm 3D/3G
CANbus 50 — 7600 2 µm 3D/3G
HPH Интерфейс Измеряемая длина (мм) Рабочее давление
Категория Документация
(PDF)
Аналоговый
Старт / стоп
Profibus-DP
CANbus
SSI
DeviceNet
50 — 7600 350 бар
530 бар
2D/2G
3D/3G
Каталог
Даташит

Дополнительная информация на немецком языке о датчиках во взрывозащищенном исполнении ATEX 3D/3G.


Аксессуары, принадлежности, модули

Документация

английский
EN

немецкий
DE""

русский
RU

CANbus Programmer

Datasheet PDF

Datasheet PDF

Profibus Programmer D 52

Datasheet PDF

Datasheet PDF

Profibus Programmer D 63

Datasheet PDF

Datasheet PDF

Start/Stop Profibus Interface EB 342

Datasheet PDF

Datasheet PDF

Start/Stop DeviceNet Interface EB 340

Datasheet PDF

Datasheet PDF

SSI Display IX 340

Datasheet PDF

Datasheet PDF

Start/Stop Displey TDU

Datasheet PDF

Datasheet PDF

SSI Analog/Serial Interface

Datasheet PDF

Datasheet PDF

Profibus 24V box

Datasheet PDF

Datasheet PDF

High Pressure Housing

Datasheet PDF

Datasheet PDF

Брошюра на английском языке (обзор ассортимента принадлежностей для серий R, G и E).
